某公司動力廠6號風機（AV80-14）是高爐生產的關鍵設備之一，其為全靜葉可調軸流式電動鼓風機。吸入風量55003/min，出口風壓0.45MPa，轉速4410r/min，電機功率36140kw。其靜葉角度調整及放風門開啟由一套液壓系統完成。
該動力油系統主要由泵站，靜葉調整閥組，放風門閥組三部分組成，工作壓力12.5MPa，最大工作流量59L/min。

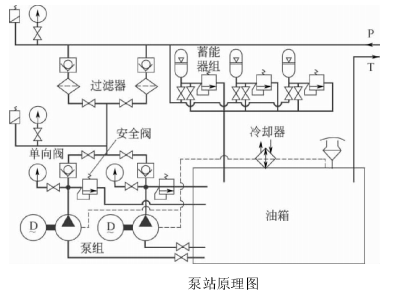

泵站主要由泵組（一用一備），溢流閥，蓄能器，過濾器，油箱等組成。
泵組采用恒壓變量泵，通過調節其變量裝置可保持出口油壓穩定在12.5MPa。溢流閥整定壓力為14MPa，起超壓保護作用。當系統壓力低于11MPa時，報警并啟動備用泵：壓力低于9MPa時，機組停機。過濾器可保證系統清潔度達到伺服系統工作要求，過濾器壓差超過1.2MPa時報警，操作人員進行切換并更換濾芯。

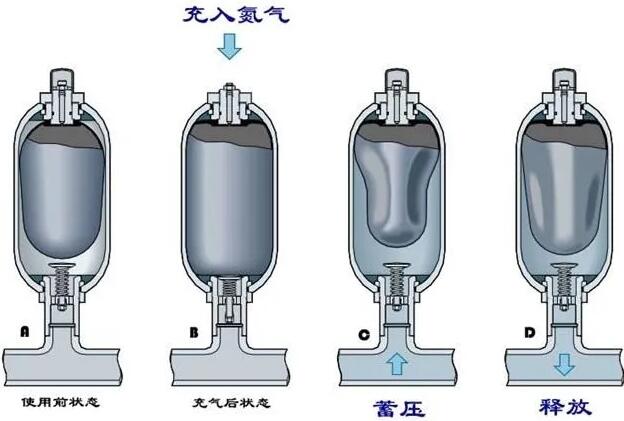

蓄能器在其中起保壓和補充系統瞬時流量的作用。

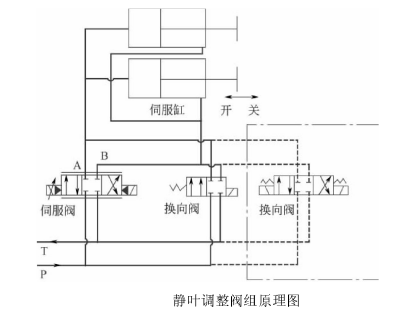

靜葉調整閥組由MOOG72伺服閥，電磁換向閥組成。
風機正常工作時由伺服閥通過伺服缸控制靜葉開度（28°~70°），滿足高爐各種工況的需要。機組啟動時，要求靜葉釋放（14°~28°）在3S內完成，以保證機組迅速通過旋轉失速區。遇有機組緊急停機時，電磁換向閥失電通油，使鼓風機靜葉快速關到14°，以保證機組安全。

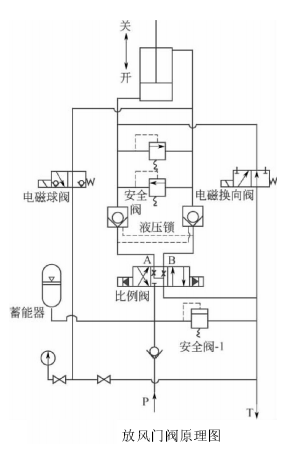

放風機作為鼓風機的重要保護手段之一，要求開啟具有慢關快開功能。機組配有兩組自動液壓放風機，其每組控制單元由比例閥，二位三通電磁閥，二位三通電磁球閥，溢流閥，液壓鎖，單向閥，蓄能器等部件組成。
鼓風機組正常工作時，電磁閥，電磁球閥處于封鎖狀態，由比例閥調整控制閥門位置：當發生故障停機或發生逆流時，電磁閥，電磁球閥通油，使放風門快速打開，迅速放風。由于放風機距泵站較遠，在現場增設蓄能器以補償沿程阻力損失，保持壓力恒定，安全閥-1調定壓力為13.5MPa，以保護閥組，另外兩個安全閥主要防止油缸沖擊。
